ホーム>事業紹介>電力の安定供給を担う>送電設備>鉄塔部材取替工法（パワフルサポーター・小規模鉄塔部材取替装置）

電力の安定供給を担う 送電設備

鉄塔部材取替工法（パワフルサポーター・小規模鉄塔部材取替装置）

鉄塔部材取替工法（パワフルサポーター・小規模鉄塔部材取替装置）

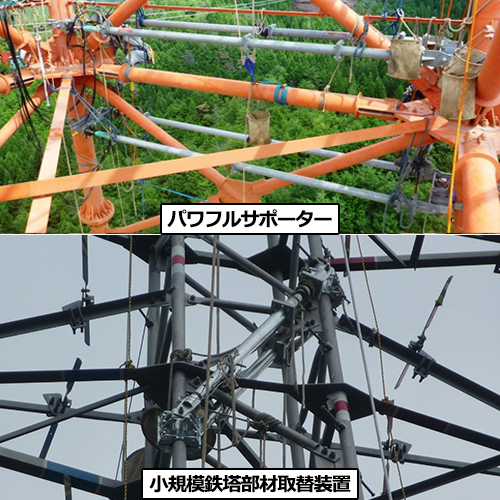

架空送電鉄塔などの鋼管部材の取替用工具で、鉄塔の主柱材間に水平に取付け、鋼管鉄塔の斜材や水平材等の部材を交換するための治具です。取替部材に圧縮・引張のどちらに荷重がかかっている状態でも部材の取替が可能で、取り付け部の主柱材は、φ89.1～φ355.6に対応可能です。取付間隔が狭い場合は、パワフルサポーターで対応不可となり、小規模鉄塔部材取替装置での対応となります。

鋼管鉄塔の部材取替でお困りのお客さまの課題を解決

  • 取替部材を容易に取り替えたい
  • 部材取替前に部材取替時の強度検討を行い安全を確認したい
  • 取替工具にどれだけの荷重が加わっているかを知ることで、安全に作業したい

施工事例Construction Example

関西電力株式会社

姫路火力東線他鉄塔部材修繕工事

姫路火力東線他鉄塔部材修繕工事
姫路火力東線他鉄塔部材修繕工事

架空送電線鉄塔の鋼管内面腐食が進んでいる部材の取替要望について、部材取替装置（パワフルサポーター）を使って安全に工事を施工しました。
